1. شركة ووميك للصلب: القدرات التصنيعية وقوة الشركة
تُعدّ مجموعة ووميك ستيل شركة رائدة في تصنيع وتصدير المنتجات الأنبوبية المصنوعة من الفولاذ الكربوني والسبائكي والفولاذ المقاوم للصدأ على مستوى العالم، بخبرة تزيد عن 20 عامًا في هذا المجال. يضمّ مصنعنا المتطور لإنتاج أنابيب الركائز قدرة إنتاجية شاملة تتجاوز 20,000 طن شهريًا من أنابيب الركائز الفولاذية البحرية، باستخدام تقنيتي اللحام المقاوم للكهرباء (ERW) واللحام القوسي المغمور الطولي/اللحام القوسي المغمور الجانبي (LSAW/SSAW).
نطاق أحجام الإنتاج لأنابيب ركائز السفن:يتراوح القطر الخارجي من ٢١٩ مم إلى ٦٦٠ مم (من ٨ بوصات إلى ٢٦ بوصة) لعملية اللحام المقاوم الكهربائي (ERW)، ومن ٥٠٨ مم إلى ٣٠٠٠ مم (من ٢٠ بوصة إلى ١٢٠ بوصة) لعملية اللحام القوسي المغمور الطولي/القوسي المغمور الجانبي (LSAW/SSAW). يتراوح سمك الجدار من ٦.٠ مم إلى ٢٥.٤ مم لعملية اللحام المقاوم الكهربائي، ومن ٦.٠ مم إلى ٥٠.٨ مم لعملية اللحام القوسي المغمور الطولي/القوسي المغمور الجانبي. تتوفر أطوال قياسية من ٦ أمتار إلى ١٨ مترًا، مع إمكانية توفير أطوال مخصصة تصل إلى ٦٠ مترًا لمشاريع الأساسات العميقة.
شهادات الجودة والامتثال التنظيمي:
حاصل على شهادة ISO 9001:2015:نظام إدارة الجودة لإنتاج أنابيب الركائز وعمليات مراقبة الجودة، مما يضمن جودة المنتج المتسقة والتحسين المستمر في جميع عمليات التصنيع.
رخصة API 5L / API 2B Monogram:تحمل شركة ووميك ستيل ترخيص API 5L لتصنيع أنابيب الخطوط، وترخيص API 2B لأنابيب الصلب الإنشائية للتطبيقات البحرية. يرمز شعار API إلى التزامنا بأعلى معايير الصناعة لأنابيب نقل النفط والغاز وأنابيب الركائز الإنشائية البحرية. وتضمن عمليات التدقيق الدورية التي تجريها API الامتثال المستمر لمتطلبات المواصفات.
علامة CE (PED 2014/68/EU):تتوافق أنابيب الركائز والأنابيب الإنشائية لدينا مع توجيهات الاتحاد الأوروبي بشأن معدات الضغط (PED) 2014/68/EU. يتوفر ختم CE عند الطلب لتسهيل التخليص الجمركي وقبول المشاريع داخل المنطقة الاقتصادية الأوروبية (EEA). كما يتوفر إعلان الأداء (DoP) للمنتجات المتوافقة مع معيار EN.
شهادة EN 10204 3.2:بالإضافة إلى شهادات اختبار المطحنة القياسية 2.2 و 3.1، فإننا نوفر منتجات بشهادة فحص 3.2، معتمدة من قبل هيئات خارجية معتمدة من الاتحاد الأوروبي (TÜV، LR، BV، SGS) للمشاريع البحرية والأساسية الحرجة التي تتطلب تتبعًا كاملاً للمواد وتحققًا مستقلاً.
الموافقات على عمليات التفتيش من طرف ثالث (TPI):منتجاتنا وعمليات إنتاجنا معتمدة ومدققة من قبل كبرى الهيئات الدولية وهيئات التصنيف، بما في ذلك SGS وBV وABS وLR وDNV وGL وTÜV. وتؤكد هذه الاعتمادات قدرتنا على توريد أنابيب الأساسات للمشاريع البحرية والساحلية الخاضعة لأنظمة هيئات التصنيف.
تتوفر شهادات إضافية:
ISO 14001:2015(نظام الإدارة البيئية) – ملتزمون بممارسات التصنيع المستدامة
ISO 45001:2018(نظام إدارة الصحة والسلامة المهنية) – ضمان بيئة عمل آمنة
FPC (مراقبة الإنتاج في المصنع)وفقًا للمعيارين EN 10248 / EN 10219 - إعلان المطابقة الذاتية لعلامة CE
نورسوك إم-650(المعيار النرويجي لمواد الصلب) – متوفر لمشاريع بحر الشمال البحرية
KTA 3211.2(المعيار النووي الألماني) – متوفر لتطبيقات تدعيم المنشآت النووية
الموافقات الخاصة بالعميل:نخضع بانتظام لعمليات تدقيق واعتماد المصانع لصالح كبرى شركات المقاولات الهندسية والإنشائية، وسلطات الموانئ، وشركات الطاقة على مستوى العالم. كما نوفر الدعم في مجال التوثيق والتدقيق لعمليات تأهيل الموردين.
الاعتراف العالمي:تُعد شركة Womic Steel موردًا موثوقًا به لشركات المقاولات العالمية في مجال الهندسة والمشتريات والإنشاءات، وسلطات الموانئ، وشركات الهندسة البحرية، وشركات المقاولات المتخصصة في الأساسات، حيث تخدم أكثر من 80 دولة في جميع أنحاء جنوب شرق آسيا وأوروبا والشرق الأوسط وأفريقيا والأمريكتين.
2. ASTM A252 GR.3 و EN 10248 S355GP: تركيب المواد وخصائص الأداء
ASTM A252 GR.3يُعدّ معيار ASTM A252 المواصفة القياسية الأمريكية لأوتاد الأنابيب الفولاذية الملحومة وغير الملحومة. يشير الرمز "GR.3" إلى الدرجة الثالثة، وهي الأعلى من حيث متطلبات القوة بين درجات ASTM A252 الثلاث (GR.1، GR.2، GR.3). توفر الدرجة الثالثة حدًا أدنى لقوة الخضوع يبلغ 345 ميجا باسكال (50,000 رطل لكل بوصة مربعة)، مما يجعلها الخيار الأمثل للأساسات العميقة، وأوتاد الإنشاءات البحرية، والتطبيقات التي تتطلب تحمل أحمال ثقيلة، حيث تكون السلامة الهيكلية العالية ضرورية.
EN 10248 S355GPيُعدّ معيار S355GP المعيار الأوروبي لألواح وأنابيب الصلب المدرفل على الساخن. يرمز الحرف "S" إلى الفولاذ الإنشائي، و"355" إلى الحد الأدنى لمقاومة الخضوع البالغة 355 ميجا باسكال، و"GP" اختصارًا لـ "General Piling" (تطبيقات الركائز العامة). يوفر معيار S355GP مقاومة خضوع أعلى قليلاً من معيار ASTM A252 GR.3 (355 ميجا باسكال مقابل 345 ميجا باسكال)، ويُستخدم على نطاق واسع في مشاريع الإنشاءات البحرية في أوروبا والشرق الأوسط وأفريقيا.
صُممت هاتان الدرجتان خصيصًا لتطبيقات الركائز، حيث توفران قابلية لحام ممتازة للوصلات الميدانية، ومتانة جيدة في درجات الحرارة المنخفضة للبيئات البحرية، وليونة كافية لتحمل إجهادات الدق أثناء تركيب الركائز. وبالمقارنة مع الدرجات الإنشائية القياسية مثل A36 أو S235JR، توفر هاتان الدرجتان المخصصتان للركائز قدرة تحمل أعلى بكثير، مما يسمح بأعماق دق أكبر وعدد أقل من الركائز.
التركيب الكيميائي (تحليل المغرفة، النسبة المئوية بالكتلة):
| عنصر | ASTM A252 GR.3 (الحد الأقصى %) | EN 10248 S355GP (الحد الأقصى %) |
| C | 0.26 | 0.22 |
| Si | — | 0.55 |
| Mn | 1.35 | 1.60 |
| P | 0.040 | 0.035 |
| S | 0.050 | 0.035 |
| Cu | — | 0.55 |
| CE (الحد الأقصى) | — | 0.45 |
ملاحظة: يتميز الفولاذ EN 10248 S355GP بحدود أكثر صرامة فيما يتعلق بالكربون والفوسفور والكبريت، مما ينتج عنه قابلية لحام ومتانة أفضل مقارنةً بالفولاذ ASTM A252 GR.3. كلا النوعين مصممان لتطبيقات الركائز، حيث يتمتعان بمرونة جيدة لتحمل إجهادات الدق دون تشقق. يضمن حد مكافئ الكربون (CEV) البالغ 0.45% للفولاذ S355GP قابلية لحام ممتازة في الموقع لوصل الركائز.
الخواص الميكانيكية (في درجة حرارة الغرفة):
| ملكية | ASTM A252 GR.3 | EN 10248 S355GP |
| قوة الخضوع (بالدقائق) | 345 ميجا باسكال (50000 رطل لكل بوصة مربعة) | 355 ميجا باسكال (51500 رطل لكل بوصة مربعة) |
| قوة الشد (الحد الأدنى) | 455 ميجا باسكال (66000 رطل لكل بوصة مربعة) | 470 ميجا باسكال (68200 رطل لكل بوصة مربعة) |
| الاستطالة (بالدقائق) | 20% (للمقاس 50 مم) | 19% (طولي) |
| مقاومة الصدمات | غير محدد | 27 جول عند درجة حرارة 0 مئوية (اختياري) |
*ملاحظة: يوفر معيار EN 10248 S355GP حدًا أدنى أعلى لقوة الخضوع وقوة الشد مقارنةً بمعيار ASTM A252 GR.3. بالنسبة للتطبيقات البحرية التي تتطلب مقاومة عالية للصدمات في درجات الحرارة المنخفضة، يسمح معيار EN 10248 بإجراء اختبار صدمات اختياري عند درجة حرارة 0 مئوية (27 جول كحد أدنى). أما بالنسبة لمعيار ASTM A252 GR.3، فإن اختبار الصدمات ليس إلزاميًا، ولكن يمكن تحديده كمتطلب إضافي.*
مقارنة بين درجات أنابيب الركائز:
| درجة | قوة الخضوع (ميجا باسكال) | قوة الشد (ميجا باسكال) | التطبيق النموذجي |
| ASTM A252 GR.1 | 205 | 345 | أساس خفيف، ركائز ضحلة |
| ASTM A252 GR.2 | 240 | 415 | حمولة متوسطة، أساسات المبنى |
| ASTM A252 GR.3 | 345 | 455 | أحمال ثقيلة، بحرية، أساسات عميقة |
| EN 10248 S235GP | 235 | 360 | التكديس الخفيف، التكديس بالصفائح |
| EN 10248 S275GP | 275 | 410 | حمولة متوسطة، جدران استنادية |
| EN 10248 S355GP | 355 | 470 | بحرية ثقيلة، أساسات عميقة |
*ملاحظة: بالنسبة للمشاريع البحرية الأكثر تطلبًا والتي تتطلب إجهادات دفع عالية واختراقًا عميقًا، يُوصى باستخدام درجتي ASTM A252 GR.3 و EN 10248 S355GP. أما بالنسبة للمشاريع التي تتطلب قوة أعلى (تصل إلى 460 ميجا باسكال)، فيمكن النظر في استخدام درجتي API 5L X65 أو EN 10225 S460G10+M كبدائل.*
3. نطاق الأبعاد والامتثال للمعايير
تُورّد شركة Womic Steel أنابيب فولاذية بحرية للركائز بأبعاد متنوعة، متوافقة تمامًا مع معايير ASTM A252 و EN 10248 والمعايير الدولية ذات الصلة. وتتوفر عمليات اللحام بالمقاومة الكهربائية (ERW) واللحام بالقوس المغمور الطولي (LSAW) لتغطية جميع الأقطار.
| غرض | مواصفة |
| معيار | ASTM A252 (GR.1, GR.2, GR.3) / EN 10248 (S235GP, S275GP, S355GP) |
| عملية التصنيع | ERW (219 مم - 660 مم OD) / LSAW (508 مم - 3000 مم OD) / SSAW (508 مم - 3000 مم OD) |
| نطاق القطر الخارجي | المتفجرات من مخلفات الحرب: 219 ملم - 660 ملم (8 بوصات - 26 بوصة) / LSAW/SSAW: 508 ملم - 3000 ملم (20 بوصة - 120 بوصة) |
| نطاق سماكة الجدار | اللحام المقاوم بالمقاومة: 6.0 مم - 25.4 مم / اللحام القوسي المغمور الطولي/اللحام القوسي المغمور المائل: 6.0 مم - 50.8 مم |
| نطاق الطول | قياسي: 6 أمتار، 12 مترًا، 18 مترًا / حسب الطلب: حتى 60 مترًا |
| التشطيب النهائي | طرف عادي (PE) / طرف مشطوف (BE) مع حلقات فولاذية قابلة للاستهلاك اختيارية |
| تشطيب السعر | غير مطلي / مطلي بالزيت / مطلي باللون الأسود / ثلاثي البولي إيثيلين / FBE / إيبوكسي قطران الفحم |
| التسامح | القطر الخارجي: ±1.0% / الوزن: -0% +15% (ASTM) أو ±10% (EN) / الطول: +50 مم -0 مم |
4. الأبعاد والمواصفات المتاحة - أنابيب ركائز فولاذية بحرية
أنابيب ركائز ملحومة بالمقاومة الكهربائية (قطر خارجي من 219 مم إلى 660 مم)
| القطر الخارجي (مم) | خيارات سُمك الجدار (مم) | الوزن (كجم/م) | ستاندرد سينج |
| 219.1 | 6.0، 8.0، 10.0، 12.5، 15.0 | 31.5 - 75.5 | 6 أمتار / 12 متر |
| 273.1 | 6.0، 8.0، 10.0، 12.5، 15.0، 18.0 | 39.5 - 113.2 | 6 أمتار / 12 متر |
| 323.9 | 6.0، 8.0، 10.0، 12.5، 15.0، 18.0، 20.0 | 47.0 - 149.8 | 6 أمتار / 12 متراً / 18 متراً |
| 355.6 | 6.0، 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0 | 51.7 - 180.8 | 6 أمتار / 12 متراً / 18 متراً |
| 406.4 | 6.0، 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0، 25.0 | 59.2 - 235.1 | 6 أمتار / 12 متراً / 18 متراً |
| 457.2 | 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0، 25.0 | 88.6 - 266.5 | 6 أمتار / 12 متراً / 18 متراً |
| 508.0 | 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0، 25.0 | 98.6 - 297.8 | 6 أمتار / 12 متراً / 18 متراً |
| 558.8 | 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0، 25.0 | 108.7 - 329.1 | 6 أمتار / 12 متراً / 18 متراً |
| 609.6 | 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0، 25.0 | 118.7 - 360.4 | 6 أمتار / 12 متراً / 18 متراً |
| 660.4 | 8.0، 10.0، 12.5، 15.0، 18.0، 20.0، 22.0، 25.0 | 128.7 - 391.7 | 6 أمتار / 12 متراً / 18 متراً |

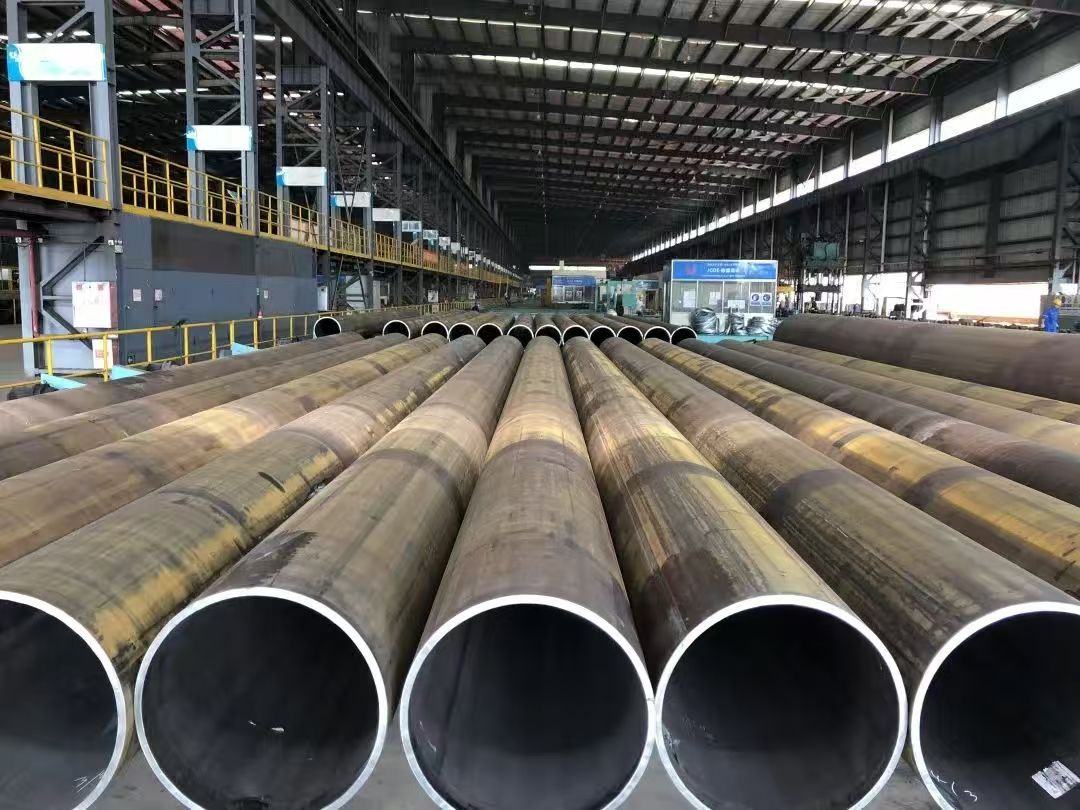

أنابيب ركائز LSAW (قطر خارجي من 508 مم إلى 3000 مم)
| القطر الخارجي (مم) | خيارات سُمك الجدار (مم) | الوزن (كجم/م) | ستاندرد سينج |
| 508 – 610 | 6.0 – 25.4 | 74.3 – 366.3 | 6 أمتار / 12 متراً / 18 متراً |
| 610 – 762 | 6.0 – 30.0 | 89.4 – 541.5 | 6 أمتار / 12 متراً / 18 متراً |
| 762 – 914 | 8.0 – 35.0 | 148.8 – 758.5 | 6م / 12م / 18م / 24م |
| 914 – 1067 | 10.0 – 40.0 | 222.9 – 1,013.2 | 6م / 12م / 18م / 24م |
| 1067 – 1220 | 12.0 – 45.0 | 312.2 – 1303.9 | 6م / 12م / 18م / 24م |
| 1220 – 1422 | 12.0 – 50.0 | 357.6 – 1,692.0 | 6م / 12م / 18م / 24م |
| 1422 – 1625 | 12.0 – 50.0 | 417.3 – 1,941.4 | 6م / 12م / 18م / 24م |
| 1625 – 2000 | 12.0 – 50.8 | 477.1 – 2,441.1 | 6م / 12م / 18م / 24م |
| 2000 – 2500 | 12.0 – 50.8 | 588.5 – 3,065.7 | 6 أمتار / 12 متراً / 18 متراً |
| 2500 – 3000 | 12.0 – 50.8 | 736.5 – 3,693.4 | 6 أمتار / 12 متراً / 18 متراً |
ملاحظة: تتوفر أبعاد مخصصة خارج هذه النطاقات عند الطلب. كما تتوفر أقطار أكبر (حتى 4000 مم / 160 بوصة) للمشاريع المتخصصة.
5. أنابيب الركائز الشائعة، ومعايير الإنشاءات البحرية والأساسات، من إنتاج شركة ووميك ستيل
| معيار | درجات الفولاذ | التطبيق النموذجي |
| معايير ASTM للركائز | ||
| ASTM A252 (المواصفات القياسية لأوتاد الأنابيب الفولاذية الملحومة وغير الملحومة) | GR.1، GR.2، GR.3 | ركائز أنابيب فولاذية للأساسات العميقة، ركائز بحرية |
| ASTM A500 (المواصفات القياسية للأنابيب الهيكلية المصنوعة من الفولاذ الكربوني الملحومة وغير الملحومة المشكلة على البارد) | GR.A، GR.B، GR.C | أنابيب هيكلية مستديرة/مربعة للركائز والتدعيم |
| ASTM A501 (المواصفات القياسية للأنابيب الهيكلية المصنوعة من الفولاذ الكربوني الملحومة وغير الملحومة المشكلة على الساخن) | GR.A، GR.B | أنابيب هيكلية مشكلة على الساخن لأغراض الركائز |
| ASTM A690 (المواصفات القياسية للركائز الفولاذية عالية القوة منخفضة السبائك من النيكل والنحاس والفوسفور على شكل حرف H والركائز الصفائحية) | مارينر غريد | ركائز فولاذية مقاومة للتآكل بمياه البحر |
| ASTM A572 (المواصفات القياسية للفولاذ الإنشائي عالي القوة منخفض السبائك من الكولومبيوم والفاناديوم) | GR.42، GR.50، GR.60، GR.65 | ركائز هيكلية عالية القوة ومنخفضة السبائك |
| ASTM A588 (المواصفات القياسية للفولاذ الإنشائي عالي القوة منخفض السبائك المقاوم للتآكل الجوي) | GR.A، GR.B، GR.C | أساسات جسر من الفولاذ المقاوم للعوامل الجوية |
| ASTM A913 (المواصفات القياسية لأشكال الصلب منخفض السبائك عالي القوة ذي الجودة الهيكلية) | GR.50، GR.60، GR.65، GR.70 | ركائز فولاذية عالية المقاومة مع قابلية لحام محسّنة |
| ASTM A857 (المواصفات القياسية لألواح الصلب المستخدمة في أعمال التكديس، المشكلة على البارد، ذات المقياس الخفيف) | — | ألواح ركائز خفيفة الوزن مشكلة على البارد |
| معايير الخوازيق EN / DIN / BS / NF | ||
| EN 10248 (ألواح الصلب المدرفلة على الساخن - شروط التسليم الفنية للصلب غير المخلوط) | S235GP، S275GP، S355GP | ركائز من صفائح وأنابيب فولاذية مدرفلة على الساخن |
| EN 10219 (مقاطع فولاذية مجوفة ملحومة مشكلة على البارد لأغراض إنشائية) | S235JRH، S275JRH، S355JRH، S355J2H | مقاطع هيكلية مجوفة ملحومة مشكلة على البارد لأغراض الركائز |
| EN 10025 (منتجات الفولاذ الإنشائي المدرفلة على الساخن - الفولاذ الإنشائي غير المخلوط) | S235JR، S275JR، S355JR، S355J2، S420ML، S460ML | الفولاذ الإنشائي المدلفن على الساخن للاستخدام في أعمال الركائز والاستخدامات البحرية |
| EN 10225 (الفولاذ الإنشائي القابل للحام للهياكل البحرية الثابتة) | S355G8+M، S355G10+M، S420G1+QT، S460G1+QT | الفولاذ المستخدم في الهياكل البحرية والمنشآت البحرية لأغراض الركائز |
| EN 10348 (الفولاذ المستخدم في أعمال التكديس - صفائح فولاذية غير مخلوطية مدرفلة على الساخن) | S240GP، S270GP، S320GP، S355GP | ألواح فولاذية مدرفلة على الساخن للجدران الاستنادية |
| DIN 2458 (أنابيب ووصلات الصلب الملحومة - شروط التسليم الفنية العامة - تم استبدالها بـ EN 10219) | St37.0، St44.0، St52.0 | أنابيب فولاذية ملحومة وفقًا للمعايير الألمانية لأعمال الركائز |
| DIN 17100 (الفولاذ للأغراض الإنشائية العامة - تم استبداله بالمعيار EN 10025) | St37-2، St44-2، St52-3 | الفولاذ الإنشائي الألماني القياسي المستخدم في أعمال الركائز |
| BS 1387 (مواصفات الأنابيب الفولاذية الملولبة والمثبتة - تم استبدالها بـ EN 10255) | الفئة أ، الفئة ب، الفئة ج | أنابيب فولاذية ملولبة وفقًا للمعايير البريطانية لأعمال الركائز والسقالات |
| BS 4360 (مواصفات الفولاذ الإنشائي القابل للحام - تم استبدالها بـ EN 10025) | الدرجات 43أ، 43ب، 50ب | الفولاذ الإنشائي البريطاني القياسي المستخدم في أعمال الركائز (تاريخي) |
| NF A49-311 (أنابيب من الفولاذ المقاوم للصدأ من أجل النهب - معيار الخوازيق الفرنسي) | E24، E36 | أنابيب فولاذية ملحومة وفقًا للمعايير الفرنسية لأعمال الركائز |
| معايير API / JIS / KS / AS / CSA للركائز | ||
| API 5L (مواصفات أنابيب الخطوط) | GR.B، X42، X52، X65، X70 | أنابيب الخطوط المستخدمة كركائز (شائعة في المنصات البحرية) |
| API 2B (مواصفات تصنيع أنابيب الصلب الهيكلية للتطبيقات البحرية) | GR.42، GR.50، GR.60 | ركائز أنابيب الصلب الإنشائية البحرية |
| JIS A5525 (ركائز الأنابيب الفولاذية) | SKK490، SKK540 | ركائز الأنابيب الفولاذية للموانئ والمنشآت البحرية |
| JIS A5528 (ألواح فولاذية أنبوبية) | SY295، SY390 | ألواح فولاذية أنبوبية للركائز لبناء الموانئ |
| JIS A5526 (ألواح فولاذية مكدسة) | SYW295، SYW390 | ركائز من صفائح فولاذية مدرفلة على الساخن |
| JIS G3444 (أنابيب الصلب الكربوني للأغراض الإنشائية العامة) | STK290، STK400، STK490، STK540 | أنابيب فولاذية كربونية للركائز الإنشائية |
| JIS G3136 (الفولاذ المدلفن لهياكل المباني) | SN400، SN490 | الفولاذ المستخدم في ركائز أساسات المباني |
| KS D 3566 (أنابيب الصلب الكربوني للأغراض الهيكلية العامة - المعيار الكوري) | STK290، STK400، STK490، STK540 | أنابيب هيكلية كورية قياسية للركائز |
| KS D 3862 (ركائز الأنابيب الفولاذية - المعيار الكوري) | SKK400، SKK490، SKK540 | ركائز أنابيب فولاذية وفقًا للمعايير الكورية لهياكل الموانئ |
| AS 1163 (مقاطع فولاذية هيكلية مجوفة - معيار أسترالي) | C250، C350، C450 | مقاطع هيكلية مجوفة قياسية أسترالية للركائز |
| AS 1074 (الأنابيب الفولاذية والأنابيب للاستخدام العادي - المعيار الأسترالي) | — | أنابيب فولاذية أسترالية قياسية لأعمال الركائز العامة |
| CSA G40.21 (فولاذ عالي الجودة الهيكلي - المعيار الكندي) | 44 واط، 50 واط، 50 أمبير | الفولاذ الإنشائي الكندي القياسي المستخدم في أعمال الركائز |
| معايير NORSOK / DNV / ISO للتكديس | ||
| NORSOK Y15 (الهياكل الفولاذية البحرية - متطلبات المواد) | S355، S420، S460 | المعيار النرويجي للهياكل الفولاذية البحرية |
| NORSOK M-650 (تأهيل مصنعي المواد الخاصة للاستخدام البحري) | جميع المراحل الدراسية | المؤهلات اللازمة لتوريد المواد البحرية |
| DNV-OS-B101 (المواد المعدنية للهياكل البحرية) | S355، S420، S460 | معيار DNV لتركيب الركائز الفولاذية البحرية |
| DNV-OS-C201 (التصميم الهيكلي للوحدات البحرية - متطلبات المواد) | S355، S420، S460 | معيار DNV للركائز الهيكلية البحرية |
| ISO 630 (الفولاذ الإنشائي - الألواح، والصفائح العريضة، والقضبان، والمقاطع) | Fe360، Fe430، Fe510 | المعيار الدولي لتركيبات الركائز الفولاذية الإنشائية |
| ISO 3183 (صناعات البترول والغاز الطبيعي - أنابيب الصلب لأنظمة نقل خطوط الأنابيب) | L245، L290، L360، L415، L450، L485 | معيار ISO المكافئ لمعيار API 5L لتركيب ركائز أنابيب الخطوط |
| معايير دولية أخرى للركائز | ||
| GOST 10706 (أنابيب الصلب الملحومة لخطوط الأنابيب والهياكل - المعيار الروسي) | شارع 20، شارع 35، شارع 45 | أنابيب فولاذية ملحومة وفقًا للمعايير الروسية لأعمال الركائز |
| GOST 20295 (أنابيب الصلب الملحومة لخطوط أنابيب الغاز والنفط الرئيسية - المعيار الروسي) | K38، K52، K60 | أنبوب خط أنابيب روسي قياسي يستخدم كركيزة |
| NBR 8261 (ركائز فولاذية للإنشاءات المدنية - معيار برازيلي) | — | أنابيب ركائز فولاذية وفقًا للمعايير البرازيلية |
| IRAM 688 (أنابيب فولاذية للأغراض الإنشائية - معيار أرجنتيني) | F24، F36 | أنابيب هيكلية أرجنتينية قياسية للركائز |
| SANS 657 (أنابيب فولاذية للأغراض الإنشائية - معيار جنوب أفريقي) | — | أنابيب هيكلية قياسية جنوب أفريقية للركائز |
الاستخدام:أعمال الأساسات العميقة، أعمال الأساسات البحرية، أساسات المنصات البحرية، بناء الأرصفة والموانئ، أساسات الجسور، حماية السواحل، كاسرات الأمواج، أنظمة الحماية، الأساسات الهيكلية، بناء الموانئ، استصلاح الأراضي، تنظيم الأنهار، هندسة الأنفاق، بناء موانئ المياه العميقة، أساسات مقاومة للزلازل، الجدران الاستنادية، السدود المؤقتة، أساسات الصناديق الغاطسة، أساسات توربينات الرياح البحرية، أساسات أنفاق الأنابيب المغمورة، جدران الألواح المعدنية
6. عملية التصنيع - أنابيب الصلب الملحومة بالمقاومة الكهربائية والملحومة بالقوس المغمور الطولي
عملية اللحام بالمقاومة الكهربائية (ERW) لأنابيب الركائز (قطر خارجي من 219 مم إلى 660 مم):
فحص المواد الخام (اللفائف):تخضع لفائف الصلب المدرفلة على الساخن الواردة لفحص دقيق للتأكد من تركيبها الكيميائي وخواصها الميكانيكية وجودة سطحها وفقًا لمعايير ASTM A252 أو EN 10248 أو مواصفات العميل. ويُخصص لكل لفة رقم تسخين فريد لضمان تتبع المواد بشكل كامل طوال عملية الإنتاج.
فك اللفائف وتسوية السطح:يتم تحميل لفائف الصلب على جهاز فك اللفائف وتغذيتها من خلال آلة تسوية دقيقة لتسوية الشريط، وإزالة مجموعة اللفائف وضمان التسطيح الموحد لتشكيل متسق.
طحن وتشذيب الحواف:تُشذب الحواف الطولية لشريط الفولاذ وتُقطع بدقة متناهية (±0.5 مم). يُنتج تحضير الحواف سطحًا نظيفًا ومتوازيًا، وهو أمر ضروري لتكوين لحام عالي الجودة.
التشكيل (التشكيل على البارد):يمر الشريط المستوي عبر سلسلة متدرجة من بكرات التشكيل (أقسام التفكيك، والمرور الجانبي، والمرور الزعنفي) التي تشكل تدريجياً الشريط المسطح إلى شكل أسطواني مفتوح (غلاف أنبوبي) مع تجهيز الحواف للحام.
اللحام عالي التردد (HFW / ERW):يمر الأنبوب المُشكّل عبر ملفات حث عالية التردد أو أقطاب تلامس. يعمل تيار عالي التردد (عادةً 200-500 كيلوهرتز) على تسخين الحواف المتلامسة إلى درجة حرارة التشكيل (حوالي 1350-1500 درجة مئوية). تتم عملية اللحام في الحالة الصلبة عندما تُضغط الحواف الساخنة معًا بواسطة بكرات ضغط، مما يُنتج لحامًا مُشكّلًا دون إضافة مواد حشو.
إزالة خرزة اللحام (الداخلية والخارجية):تتم إزالة الزوائد الداخلية والخارجية (معدن اللحام الزائد) بواسطة أدوات الكربيد (شفرات الكشط) بينما لا تزال منطقة اللحام ساخنة، مما ينتج عنه سطح أملس مع الحد الأدنى من تعزيز اللحام.
المقاسات والشكل:يمر الأنبوب الملحوم عبر سلسلة من بكرات التحجيم لتحقيق دقة عالية في القطر الخارجي النهائي (عادةً من ±0.5% إلى ±1.0% حسب المعيار).
المعالجة الحرارية (اختيارية):بالنسبة للتطبيقات التي تتطلب زيادة في الليونة أو تخفيف الإجهاد، يمكن معالجة منطقة اللحام (أو الأنبوب بأكمله) حرارياً أثناء عملية اللحام أو خارجها. ينتج عن التطبيع عند درجة حرارة 890-930 درجة مئوية بنية مجهرية متجانسة من الفريت والبرليت.
قص حسب الطول المطلوب:يتم قطع الأنبوب المستمر إلى أطوال محددة باستخدام مناشير القطع الطائرة (القطع البارد) مع التحكم الدقيق في الطول (±3 مم للأطوال القياسية، +50 مم -0 مم لمواصفات الركائز).
الاختبارات غير المدمرة (NDT):
اختبار الموجات فوق الصوتية بنسبة 100% (UT):يقوم نظام الفحص بالموجات فوق الصوتية الآلي بفحص خط اللحام بالكامل وجسم الأنبوب بالكامل بحثًا عن الترققات والشوائب وعدم الانصهار.
اختبار التيار الدوامي (ET):فحص مستمر عبر الإنترنت لجودة اللحام أثناء الإنتاج.
الاختبار الهيدروستاتيكي (اختياري):متوفر بناءً على طلب العميل لتطبيقات الركائز الحرجة التي تتطلب التحقق من سلامة الضغط.
التشطيب النهائي:نهايات عادية (قطع مربع) أو نهايات مشطوفة (زاوية شطف 30-35 درجة) حسب مواصفات العميل. يمكن لحام حلقات فولاذية قابلة للاستهلاك على نهايات الأنابيب لتوفير حماية إضافية أثناء دق الركائز.
الفحص النهائي ووضع العلامات:الفحص البصري لعيوب السطح، والتحقق من الأبعاد (القطر الخارجي، والوزن، والطول، والاستقامة)، ووضع العلامات الدائمة وفقًا للمعايير المعمول بها (بما في ذلك الدرجة، والحجم، ورقم التسخين، وتحديد الشركة المصنعة).
عملية اللحام بالقوس المغمور الطولي (LSAW) لأنابيب الركائز (508 مم - 3000 مم القطر الخارجي):
فحص المواد الخام (اللوحة):تخضع ألواح الصلب الواردة لفحص دقيق للتأكد من تركيبها الكيميائي، وخواصها الميكانيكية، وجودة سطحها، ودقة أبعادها، وذلك وفقًا لمعايير ASTM A252 أو EN 10248 أو مواصفات العميل. ويُخصص لكل لوح رقم دفعة فريد لضمان تتبعه بالكامل.
تحضير حواف الألواح (الشطف):يتم شطف الحواف الطولية للصفيحة الفولاذية (عادةً شطف على شكل حرف V مفرد أو مزدوج على شكل حرف V) باستخدام آلات طحن الحواف لإنشاء الشكل الهندسي المناسب للحام القوس المغمور.
تشكيل الصفائح (ثنيها):يتم تشكيل الصفيحة المجهزة إلى شكل أسطواني مفتوح باستخدام مكبس ثني الصفائح (تشكيل JCO، تشكيل UO، أو عملية ثني 3 بكرات / 4 بكرات حسب متطلبات القطر والسمك).
اللحام الموضعي:يتم لحام اللحام المفتوح على فترات للحفاظ على الشكل الأسطواني أثناء عملية اللحام الرئيسية.
اللحام بالقوس المغمور الداخلي (SAW):يتم لحام اللحام الطولي الداخلي باستخدام معدات اللحام بالقوس المغمور الأوتوماتيكية مع مزيج مناسب من التدفق والسلك (عادةً ما تكون تمريرة واحدة أو أكثر حسب سمك الجدار).
اللحام بالقوس المغمور الخارجي (SAW):يتم لحام التماس الطولي الخارجي باستخدام معدات اللحام بالقوس المغمور الأوتوماتيكية، مما يكمل عملية اللحام الكامل.
توسيع (اختياري):يمكن توسيع الأنبوب الملحوم ميكانيكياً (عادةً بنسبة 0.3-1.5٪) لتحسين دقة الأبعاد (الاستدارة والاستقامة) وتخفيف إجهادات اللحام المتبقية.
الاختبارات غير المدمرة (NDT):
اختبار الموجات فوق الصوتية بنسبة 100% (UT):يقوم نظام الفحص بالموجات فوق الصوتية الآلي بفحص خط اللحام بالكامل (الداخلي والخارجي) وجسم الأنبوب بالكامل بحثًا عن الترققات والشوائب وعدم الانصهار والانقطاعات الأخرى.
الفحص الإشعاعي (RT):فحص خط اللحام بالأشعة السينية أو أشعة جاما (نقطة أو طول كامل حسب المحدد) للتحقق من جودة اللحام واختراقه.
فحص الجسيمات المغناطيسية (MPI):فحص أطراف اللحام والمنطقة المتأثرة بالحرارة بحثًا عن الشقوق السطحية والانقطاعات.
التشطيب النهائي:نهايات عادية (قطع مربع) أو نهايات مشطوفة (زاوية شطف 30-35 درجة مع مسافة هبوط 1.6 مم ± 0.8 مم) حسب مواصفات العميل. يمكن لحام حلقات فولاذية واقية على نهايات الأنابيب لحمايتها أثناء دق الركائز.
الفحص النهائي ووضع العلامات:الفحص البصري لعيوب السطح، والتحقق من الأبعاد (القطر الخارجي، والوزن، والطول، والاستقامة، والاستدارة)، ووضع العلامات الدائمة وفقًا للمعايير المعمول بها.
7. إجراءات مراقبة الجودة واختبار أنابيب الركائز
| منصة | طريقة الفحص | غاية |
| المواد الخام | التحليل الكيميائي (مطياف الانبعاث الضوئي) | تحقق من الامتثال لحدود التركيب وفقًا لمعيار ASTM A252 / EN 10248 |
| المواد الخام | اختبار الشد | تحقق من قوة الخضوع، وقوة الشد، والاستطالة |
| المواد الخام | الفحص بالموجات فوق الصوتية (اللوحة/الملف) | الكشف عن الرقائق الداخلية والعيوب |
| قيد المعالجة (ERW) | الفحص البُعدي (الميكرومترات، الفرجار) | مراقبة القطر الخارجي والوزن أثناء التشكيل والقياس |
| عملية اللحام (LSAW) | فحص تجهيز الحواف | تحقق من زاوية الشطف، ومكان الهبوط، وحالة السطح |
| منطقة اللحام (ERW) | الفحص بالموجات فوق الصوتية (UT) - عبر الإنترنت | الكشف عن انقطاعات اللحام، وعدم الاندماج |
| منطقة اللحام (LSAW) | الفحص بالموجات فوق الصوتية (UT) - تلقائي | فحص كامل لدرزة اللحام للكشف عن العيوب الداخلية والخارجية |
| منطقة اللحام (LSAW) | الفحص الإشعاعي (RT) | تحقق من عمق اختراق اللحام، والمسامية، ووجود شوائب الخبث. |
| منطقة اللحام | فحص الجسيمات المغناطيسية (MPI) | الكشف عن الشقوق السطحية (اللحام والمنطقة المتأثرة بالحرارة) |
| أنبوب جاهز | الفحص البُعدي | تحقق من القطر الخارجي، والوزن، والطول، والاستقامة، والاستدارة |
| أنبوب جاهز | الاختبار الهيدروستاتيكي (اختياري) | التحقق من سلامة الضغط للتطبيقات الحساسة |
| أنبوب جاهز | اختبار الانحناء الموجه | تحقق من مرونة اللحام وسلامته |
| أنبوب جاهز | اختبار التسطيح (لللحام المقاوم للكهرباء فقط) | تحقق من مرونة وسلامة جسم الأنبوب |
| أنبوب جاهز | اختبار شاربي للصدمات على شكل حرف V (اختياري) | التحقق من متانة درجات الحرارة المنخفضة للاستخدام البحري |
| أنبوب جاهز | اختبار الصلابة (اختياري) | تحقق من أقصى صلابة لضمان قابلية اللحام |
| أنبوب جاهز | الفحص البصري والسطحي | تحقق من وجود عيوب سطحية، أو طبقات، أو تشققات. |
| أنبوب جاهز | التحقق من وضع العلامات | ضمان وضع علامات دائمة وفقًا للمعايير |
اختبارات اختيارية للتطبيقات البحرية والبحرية الحساسة:
● اختبار CTOD (إزاحة فتحة طرف الشق) لقياس مقاومة الكسر
● اختبار HIC (التشقق الناتج عن الهيدروجين) وفقًا لمعيار NACE TM0284
● اختبار التصدع الناتج عن الإجهاد الكبريتي (SSC) وفقًا لمعيار NACE TM0177
● اختبار الصلابة (HV10 أو HRC) لتأهيل الخدمة في البيئات الحامضية
توثيق الجودة:
● شهادة اختبار المصنع وفقًا للمعيار EN 10204 من النوع 2.2 أو 3.1 أو 3.2
● تقرير اختبار الموجات فوق الصوتية (اللحام والهيكل)
● تقرير الفحص الإشعاعي (إن وجد)
● تقرير فحص الأبعاد
● إمكانية التتبع من رقم الدفعة إلى الأنبوب النهائي
8. التطبيقات الأساسية - أنابيب ركائز الصلب البحرية
تُعد أنابيب الركائز الفولاذية البحرية ASTM A252 GR.3 و EN 10248 S355GP مكونات أساسية في مشاريع الأساسات العميقة والإنشاءات البحرية والهندسة المدنية الثقيلة:
تدعيم الأساسات العميقة:ركائز حاملة للأحمال تُستخدم في المباني الشاهقة والجسور والمنشآت الصناعية والهياكل الثقيلة التي تتطلب دعماً عميقاً للأساسات. تتيح القوة العالية لركائز GR.3 و S355GP إمكانية غرسها في أعماق أكبر وتحمل أحمال أعلى.
أساسات المنصات البحرية والبرية:ركائز الأساس لمنصات النفط والغاز البحرية، ومنصات الحفر، ومنصات الإنتاج، وأساسات توربينات الرياح البحرية. يجب أن تتحمل ركائز الأساس البحرية حركة الأمواج، وقوى التيارات المائية، وبيئة مياه البحر المسببة للتآكل.
إنشاء الأرصفة والموانئ:تُستخدم الركائز في محطات الحاويات، وموانئ البضائع السائبة، ومحطات الركاب، ومرافق الشحن بالدحرجة، وأرصفة البضائع العامة. وتوفر هذه الركائز الدعم الهيكلي لهياكل سطح السفينة، وعوامات الإرساء، وعوامات سحب السفن.
أساسات الجسر والرصيف:ركائز أساسية عميقة لأعمدة الجسور، ودعاماتها، وأساسات أبراج الجسور المعلقة والجسور ذات الكابلات. تنقل الركائز الأحمال الإنشائية إلى طبقات التربة الحاملة.
حماية السواحل والجدار البحري:تُستخدم ركائز الأنابيب الفولاذية في بناء الجدران البحرية، والتحصينات الساحلية، وحماية الشواطئ، ومكافحة التعرية. كما توفر هذه الركائز دعماً هيكلياً قوياً للوحدات المدرعة والهياكل الخرسانية.
بناء كاسر الأمواج والرصيف البحري:تُستخدم الركائز في أساسات حواجز الأمواج ذات الجدران الحجرية، وحواجز الأمواج ذات الجدران الرأسية، والأرصفة البحرية، والحواجز المائية. توفر الركائز استقرارًا للأساسات اللازمة للهياكل التي تُخفف من تأثير الأمواج.
دعم نظام Fender:ركائز داعمة لأنظمة الحماية البحرية عند أرصفة الموانئ وهياكل الإرساء. تمتص هذه الركائز طاقة الإرساء وتحمي السفينة والهيكل أثناء عمليات التثبيت.
ركائز فولاذية لمنصة النفط والغاز:ركائز لدعم هياكل منصات إنتاج النفط والغاز. يتم غرس ركائز ذات قطر كبير وجدران سميكة عبر أرجل الهيكل وتثبيتها في مكانها باستخدام مادة الحقن.
استصلاح الأراضي وبناء جدار بحري:تُستخدم الركائز في إنشاء هياكل احتواء مناطق الاستصلاح، والجدران البحرية المحيطة، والسدود الاستصلاحية. وتوفر الركائز السلامة الهيكلية لمشاريع توسيع الأراضي.
تدريب الأنهار والسيطرة على الفيضانات:تُستخدم الركائز لحماية ضفاف الأنهار، وتوجيهها، وإنشاء فروعها، وهياكل التحكم في الفيضانات. تعمل ركائز الأنابيب الفولاذية على تثبيت ضفاف الأنهار وحمايتها من التآكل والانجراف.
هندسة الأنفاق والحفر والتغطية:تُستخدم الركائز في أساسات الأنفاق ذات الحفر والتغطية، وجدران الركائز المتقاطعة، وهياكل دعم مداخل الأنفاق. توفر الركائز الدعم الرأسي والجانبي للهياكل تحت الأرض.
أساسات مقاومة للزلازل:أعمال التدعيم الزلزالي للهياكل القائمة، بما في ذلك أساسات الجسور، وأساسات المباني، وهياكل الموانئ التي تتطلب مقاومة معززة للزلازل.
9. التعبئة والتغليف والشحن - أنابيب ركائز فولاذية بحرية
تُغلف أنابيب الركائز الفولاذية البحرية ASTM A252 GR.3 و EN 10248 S355GP وتُشحن بعناية فائقة لضمان حمايتها أثناء النقل. فيما يلي وصف لعملية التغليف والشحن لأنابيب الركائز ذات الأقطار الكبيرة:
التغليف:
الطلاء الواقي:قبل التعبئة، يمكن طلاء الأنابيب بطبقة رقيقة من زيت مقاوم للصدأ أو ورنيش واقٍ لمنع تآكل السطح وتأكسده أثناء التخزين والنقل. كما يتوفر سطح غير مطلي لتطبيق الطلاء مباشرةً في وجهة الوصول أو للبيئات البحرية التي تتطلب مراعاة التآكل.
التجميع (الأقطار الصغيرة):بالنسبة للأنابيب ذات الأقطار الصغيرة (عادةً أقل من 610 مم / 24 بوصة)، تُجمع الأنابيب معًا في حزم سداسية أو مستطيلة. وتُثبّت هذه الحزم باستخدام أشرطة فولاذية (عادةً من 3 إلى 5 أشرطة لكل حزمة مع واقيات زوايا) لمنع حركتها داخل الحزمة.
التكديس الفردي (أقطار كبيرة):بالنسبة للأنابيب ذات الأقطار الكبيرة (أكثر من 610 مم / 24 بوصة)، يتم عادةً التعامل مع الأنابيب وشحنها بشكل فردي نظرًا لقيود الوزن والأبعاد. ويتم وضع دعامات خشبية أو حشوات مطاطية بين طبقات الأنابيب لمنع التآكل وتلف الطلاء.
أغطية الأطراف:يتم وضع أغطية طرفية بلاستيكية أو فولاذية على كلا طرفي كل أنبوب (أو غلاف بلاستيكي للأطراف المشطوفة) لحماية الأطراف المشطوفة والأطراف العادية والوصلات الملولبة من أضرار الصدمات ودخول الحطام والرطوبة.
حلقات فولاذية قابلة للتضحية (اختياري):بالنسبة لأنابيب الركائز التي تتطلب حماية معززة للأطراف أثناء عملية دق الركائز، يتم لحام حلقات فولاذية قابلة للاستهلاك (عادةً ما يتراوح عرضها بين 50 و100 مم، وسمكها بين 6 و12 مم) عند طرف الدق لكل أنبوب. تمتص هذه الحلقات صدمات مطرقة الدق وتحمي طرف الأنبوب من التشوه.
الحشو والتوسيد:بالنسبة لطلبات التصدير المميزة، يتم استخدام مواد التبطين مثل حلقات الرغوة أو الشرائط المطاطية أو دعامات الخشب بين طبقات الأنابيب لمنع التآكل وتلف الطلاء وأضرار الصدمات أثناء المناولة والنقل.
نقاط الرفع:يمكن إضافة حلقات رفع أو نقاط رفع محددة إلى الأنابيب الثقيلة (أكثر من 2000 كجم لكل أنبوب) لتسهيل عملية التفريغ الآمن في الوجهة باستخدام رافعة أو رافعة شوكية.
شحن:
وسيلة النقل:تُشحن الأنابيب عبر سفن الحاويات (حاويات بطول 20 أو 40 قدمًا للأقطار الصغيرة)، أو سفن الشحن السائب (للأقطار الكبيرة والأحجام الكبيرة)، أو عبر الشحن بالسكك الحديدية، وذلك حسب الوجهة وحجم الطلب ومدى إلحاح التسليم. وقد تُستخدم سفن شحن المشاريع للأنابيب ذات الأقطار الكبيرة جدًا أو الأنابيب الطويلة جدًا.
التعبئة في حاويات (بأقطار صغيرة):بالنسبة للأنابيب ذات الأقطار الصغيرة (عادةً أقل من 508 مم / 20 بوصة)، تُحمّل الأنابيب في حاويات شحن قياسية بطول 20 أو 40 قدمًا لضمان نقلها بأمان وبشكل منظم. تحمي عملية التحميل في الحاويات الشحنة من الظروف الجوية والرطوبة والملوثات الخارجية. الحد الأقصى لحمولة الحاوية الواحدة هو عادةً 20-25 طنًا لكل حاوية بطول 20 قدمًا.

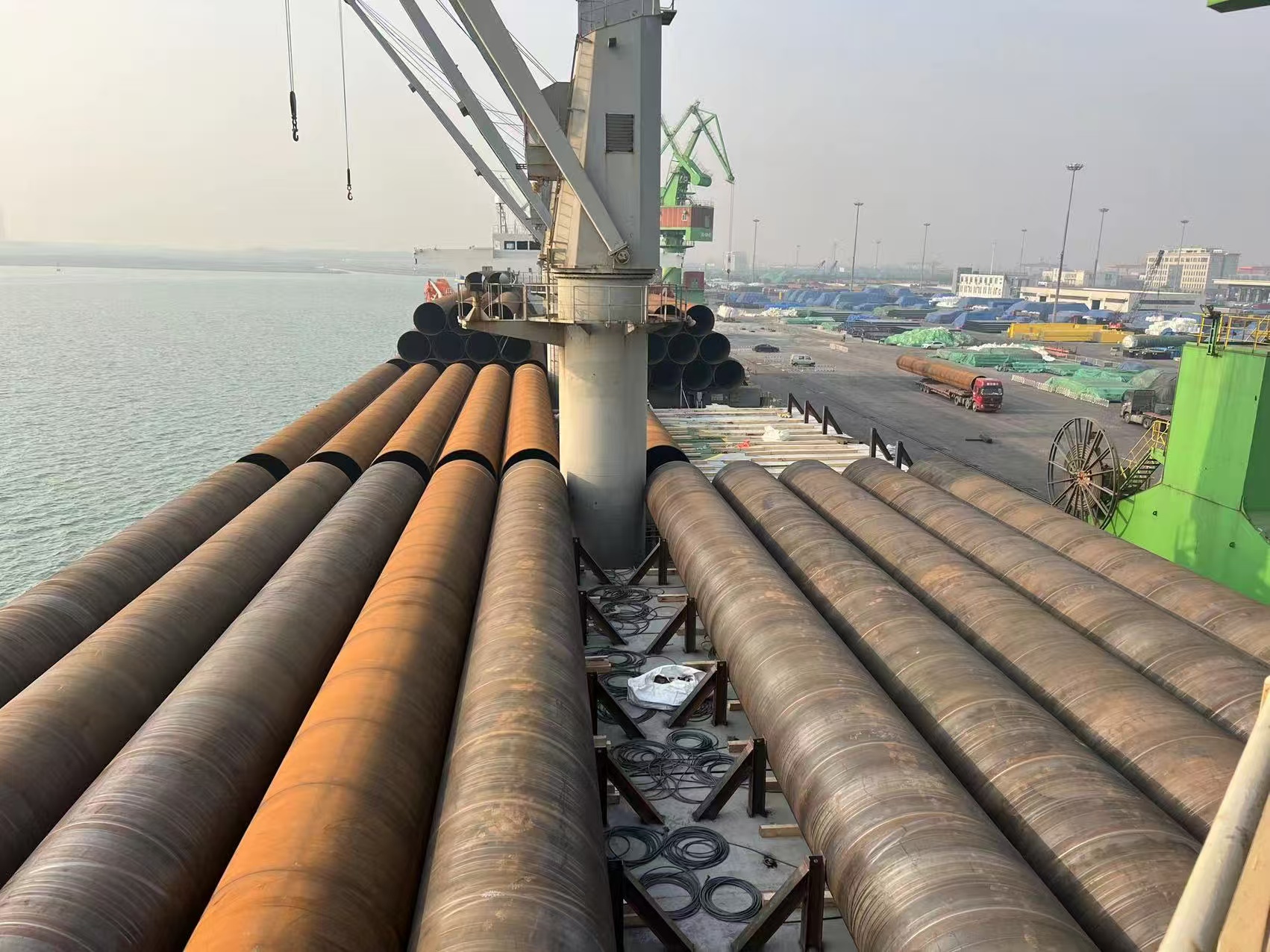

تحميل السفن السائبة (بأقطار وأحجام كبيرة):بالنسبة للطلبات الكبيرة (عادةً ما تزيد عن 500 طن) أو الأنابيب ذات الأقطار الكبيرة (أكبر من 508 مم / 20 بوصة)، تُحمّل الأنابيب مباشرةً في سفن الشحن السائبة أو السفن المجهزة برافعات. وتمنع عوارض الرفع وقضبان التوزيع حدوث أي تلف أثناء التحميل. كما تُستخدم مواد التثبيت والربط وسلاسل التثبيت لمنع تحرك الشحنة أثناء النقل البحري. وتُعد هذه الطريقة الأكثر فعالية من حيث التكلفة لمشاريع ركائز الموانئ الثقيلة.
حاويات مسطحة أو مفتوحة من الأعلى (ذات ارتفاع/طول زائدين):بالنسبة للأنابيب التي تتجاوز أبعاد الحاويات القياسية (طولها أكثر من 12 مترًا أو قطرها أكثر من 2.3 مترًا)، يمكن استخدام حاويات مسطحة أو حاويات مفتوحة من الأعلى لنقل كميات كبيرة من البضائع غير المعبأة. تتيح هذه الحاويات المتخصصة نقل البضائع الضخمة بشكل آمن.
وضع العلامات والتوثيق:كل حزمة أو أنبوب منفرد مُصنّف بوضوح بمعلومات أساسية تشمل درجة المادة، والمعيار، والأبعاد، ورقم الدفعة، ورقم الحزمة/الأنبوب، وتعليمات المناولة. تُجهز جميع وثائق الشحن اللازمة للتخليص الجمركي وتتبع الشحنة.
الامتثال الجمركي:بالنسبة للشحنات الدولية، يتم إعداد جميع وثائق الجمارك اللازمة - بما في ذلك الفاتورة التجارية وقائمة التعبئة وبوليصة الشحن وشهادة المنشأ (إذا لزم الأمر) وشهادات اختبار المصنع وأي تصاريح استيراد مطلوبة - لضمان التخليص السلس في ميناء الوصول.
تثبيت آمن:داخل مركبة النقل أو الحاوية، يتم تثبيت الحزم والأنابيب الفردية وتدعيمها بشكل آمن باستخدام أشرطة فولاذية (مع واقيات للزوايا)، أو أكياس التعبئة، أو دعامات خشبية، أو ربط بالسلاسل لمنع التحرك أو التدحرج أو الحركة التي قد تسبب تلفًا أثناء النقل.
التتبع والمراقبة:تُستخدم أنظمة تتبع لوجستية متطورة لمراقبة حالة الشحنات وتزويد العملاء بتحديثات فورية عن مواقعها. يتم توفير أرقام تتبع لجميع شحنات الحاويات، كما تتوفر خدمة تتبع السفن للشحنات الكبيرة.
تأمين:بحسب قيمة الطلبية ومتطلبات العميل، يمكن ترتيب تأمين الشحن البحري (تغطية شاملة أو متوسطة) لتغطية الخسائر أو الأضرار المحتملة أثناء النقل. بالنسبة لمشاريع ركائز السفن ذات القيمة العالية، قد يُوصى بتأمين إضافي على معدات الرفع والتركيب.
تخطيط عمليات الرفع الثقيل:بالنسبة للأنابيب شديدة الثقل (أكثر من 5000 كجم للأنبوب الواحد)، يُنصح بالتنسيق المسبق مع ميناء الوصول لتوفير معدات مناولة الرفع الثقيل (رافعات ذات سعة كافية، وقضبان توزيع متخصصة). توفر شركة ووميك ستيل مواصفات تفصيلية للشحنات، بما في ذلك أوزان وأبعاد كل أنبوب على حدة، وذلك لتخطيط المشروع.
باختصار، تضمن شركة ووميك ستيل أن جميع أنابيب ركائز الصلب البحري ASTM A252 GR.3 و EN 10248 S355GP تُغلف وفقًا لأعلى معايير الحماية في هذا المجال، وتُشحن باستخدام وسائل نقل موثوقة لتصل إلى وجهتها في أفضل حالة. تُعدّ إجراءات التغليف والشحن السليمة أساسية للحفاظ على سلامة وجودة المنتجات المُسلّمة، لا سيما في مشاريع الأساسات البحرية الحيوية.
10. مزايا وأسئلة شائعة حول فولاذ ووميك - أنابيب ركائز فولاذية بحرية
لماذا تتعاون مع شركة Womic Steel لتصنيع أنابيب ركائز السفن؟
مجموعة كاملة من العمليات والأحجام:تتوفر كلتا عمليتي اللحام الكهربائي المقاوم (ERW) (بقطر خارجي من 219 مم إلى 660 مم) واللحام القوسي المغمور الطولي/اللحام القوسي المغمور الجانبي (LSAW/SSAW) (بقطر خارجي من 508 مم إلى 3000 مم) تحت سقف واحد، مما يغني عن الحاجة إلى موردين متعددين. يتوفر سمك جدار يصل إلى 50.8 مم وأطوال تصل إلى 60 مترًا لمشاريع الأساسات العميقة.
القدرة على استخدام معيارين:الامتثال التام لمعايير ASTM A252 (GR.1، GR.2، GR.3) و EN 10248 (S235GP، S275GP، S355GP)، بالإضافة إلى المعايير التكميلية (API 5L، EN 10219، JIS A5525، إلخ). مورد واحد لتلبية متطلبات أسواق متعددة.
التركيز على القطاع البحري والمنصات البحرية:خبرة متخصصة في تطبيقات الركائز البحرية والساحلية، بما في ذلك إنشاء الموانئ والمنصات البحرية وأساسات الجسور ومشاريع حماية السواحل. فهم متطلبات الحماية من التآكل البحري وإجهاد الدق.
حلقات فولاذية قابلة للتضحية:اللحام الداخلي لحلقات الصلب التضحية بنهايات دق الأنابيب من أجل حماية معززة أثناء عمليات دق الركائز، مما يقلل من تشوه نهاية الأنبوب وتأخيرات التركيب.
خدمات ذات قيمة مضافة:تتوفر خدمات شطف الأطراف (30°-35°)، وقطع الأطراف العادية، والطلاء الواقي (FBE، 3LPE، إيبوكسي قطران الفحم، الجلفنة)، والتغليف المضاد للتآكل داخل الشركة أو من خلال مرافق الشركاء المؤهلين.
إمكانية الطول الطويل:يصل طول الكابل الواحد إلى 60 مترًا لمشاريع الأساسات العميقة، مما يقلل من متطلبات التوصيل الميداني ووقت التركيب. تتوفر أطوال مخصصة دون رسوم إضافية للأطوال القياسية.
الخدمات اللوجستية التنافسية:تضمن الشراكة الاستراتيجية مع وكلاء الشحن العالميين والمتخصصين في شحن المشاريع التحميل الأمثل (الحاويات، أو البضائع السائبة، أو سفن المشاريع) والشحن العالمي الفعال من حيث التكلفة لأنابيب الركائز الثقيلة والضخمة.
وثائق شاملة:تُقدَّم شهادات اختبار المصنع الكاملة (EN 10204 النوع 2.2 أو 3.1 أو 3.2)، وتقارير الاختبارات غير الإتلافية (الموجات فوق الصوتية، الأشعة السينية)، وتقارير الأبعاد، ووثائق التتبع لكل شحنة. كما يُمكن إجراء عمليات تفتيش من قِبل جهات خارجية (SGS، BV، TÜV، LR، DNV) عند الطلب.
اختر مجموعة ووميك ستيل كشريك موثوق به لأنابيب ركائز الصلب البحري عالية الجودة من نوع ASTM A252 GR.3 و EN 10248 S355GP، ولأداء تسليم لا يُضاهى لمشاريع الإنشاءات البحرية، والمنشآت البحرية، والأساسات العميقة في جميع أنحاء العالم. تواصل معنا للاستفسار!
موقع إلكتروني: www.womicsteel.com
بريد إلكتروني: sales@womicsteel.com
هاتف/واتساب/وي تشات:
فيكتور: +86-15575100681
جاك: +86-18390957568
الأسئلة الشائعة (FAQ) - أنابيب ركائز الصلب البحرية
س: ما الفرق بين ASTM A252 GR.3 و EN 10248 S355GP فيما يتعلق بالركائز البحرية؟
ج: يتميز معيار ASTM A252 GR.3 (المعيار الأمريكي) بحد أدنى لقوة الخضوع يبلغ 345 ميجا باسكال (50,000 رطل لكل بوصة مربعة)، بينما يتميز معيار EN 10248 S355GP (المعيار الأوروبي) بحد أدنى لقوة الخضوع يبلغ 355 ميجا باسكال (51,500 رطل لكل بوصة مربعة). كما يتميز معيار EN 10248 S355GP بحدود أكثر صرامة قليلاً للتركيب الكيميائي (انخفاض نسب الكربون والفوسفور والكبريت) ومتطلبات اختيارية لاختبارات الصدمات في درجات الحرارة المنخفضة. كلا المعيارين مناسبان لتطبيقات ركائز السفن. يعتمد الاختيار عادةً على مواصفات المشروع وتفضيلات المعايير الإقليمية. بالنسبة للمشاريع في الأمريكتين وآسيا التي تتبع معايير API/ASTM، يُفضل استخدام معيار GR.3. أما بالنسبة للمشاريع في أوروبا والشرق الأوسط وأفريقيا، فيُستخدم معيار S355GP بشكل شائع.
س: ما هي عملية التصنيع التي يجب أن أختارها لمشروع أنابيب الركائز الخاص بي - ERW أم LSAW؟
ج: بالنسبة للأقطار الخارجية حتى 660 مم (26 بوصة)، تُعدّ تقنية اللحام بالمقاومة الكهربائية (ERW) أكثر فعالية من حيث التكلفة وتوفر فترات إنتاج أسرع. أما بالنسبة للأقطار من 508 مم إلى 3000 مم (من 20 إلى 120 بوصة)، فيُفضّل استخدام تقنية اللحام بالقوس المغمور الطولي (LSAW) لأن تقنية ERW لا تستطيع إنتاج هذه الأقطار الكبيرة. بالنسبة للأقطار التي تزيد عن 3000 مم (120 بوصة)، يمكن النظر في استخدام تقنية اللحام الحلزوني (SSAW). كما تؤثر متطلبات سُمك الجدار على اختيار العملية - إذ يمكن لتقنية LSAW تحقيق جدران أكثر سُمكًا (حتى 50.8 مم) مقارنةً بتقنية ERW (عادةً حتى 25.4 مم). يمكن لشركة Womic Steel تقديم المشورة بشأن العملية الأمثل بناءً على متطلبات الأبعاد الخاصة بكم وميزانية مشروعكم.
س: ما هي الحلقة الفولاذية التضحية ومتى يجب استخدامها؟
أ: الحلقة الفولاذية الواقية عبارة عن قطعة فولاذية قصيرة (عادةً ما يتراوح عرضها بين 50 و100 مم، وسُمكها بين 6 و12 مم، وقطرها الخارجي مطابق لقطر الأنبوب) ملحومة بطرف دقّ الركائز. تمتص هذه الحلقة طاقة الصدمة الناتجة عن مطرقة دقّ الركائز، مما يحمي طرف الأنبوب من التشوه أو الانبعاج أو التصدع. يُوصى باستخدام الحلقات الواقية في الحالات التالية:
● ظروف القيادة الصعبة (الرمال الكثيفة، والحصى، والصخور المتناثرة)
● مطارق دق الركائز الثقيلة (ذات طاقة عالية)
● الأنابيب ذات الجدران الرقيقة (نسبة القطر إلى السماكة > 50)
● المشاريع الحيوية التي قد يتسبب فيها تلف نهايات الأنابيب في تأخيرات في الجدول الزمني
● الأنابيب التي تتطلب إحكامًا ضد تسرب المياه بعد القيادة
س: ما هي خيارات الأطوال المتاحة لأنابيب ركائز السفن؟ هل يمكنكم توفير أطوال إضافية لتقليل الحاجة إلى وصل الأنابيب في الموقع؟
ج: الأطوال القياسية هي 6 أمتار، و12 مترًا، و18 مترًا. أما بالنسبة للمشاريع ذات الأساسات العميقة والمشاريع البحرية، فنُوفر أطوالًا مُخصصة تصل إلى 60 مترًا (200 قدم) حسب القطر وسُمك الجدار. تُوفر الأطوال الطويلة جدًا مزايا هامة، منها: تقليل عدد وصلات الموقع (انخفاض تكلفة التركيب، وتسريع الجدول الزمني)، وتحسين استمرارية الهيكل، وتقليل مخاطر عيوب اللحام. مع ذلك، تتطلب الأطوال الأطول وسائل نقل مُتخصصة (حاويات مسطحة، أو سفن شحن سائبة، أو شحنات خاصة بالمشاريع) وقد تكون تكاليف الخدمات اللوجستية أعلى. نوصي باختيار الطول الأمثل بناءً على متطلبات المشروع، وخيارات النقل، وقيود الوصول إلى الموقع. يُرجى تزويدنا بتفاصيل مشروعكم لمعرفة الأطوال المُتاحة ومدة التسليم.
س: ما هي خيارات الطلاء المتاحة لأنابيب الركائز البحرية لحمايتها من تآكل مياه البحر؟
ج: نقدم خيارات متعددة من الطلاءات المقاومة للتآكل للبيئات البحرية:
FBE (الإيبوكسي المدمج بالانصهار):طبقة واحدة أو طبقتين، التصاق ممتاز ومقاومة للانفصال الكاثودي، سمك نموذجي 300-500 ميكرون.
3LPE / 3LPP (ثلاثي الطبقات من البولي إيثيلين / البولي بروبيلين):حماية ميكانيكية فائقة ومقاومة للتآكل، بسماكة نموذجية تتراوح بين 2.0 و 4.5 مم، مناسبة للبيئات البحرية القاسية.
إيبوكسي قطران الفحم:مقاومة ممتازة للماء وتوافق مع الحماية الكاثودية، سمك نموذجي 300-600 ميكرون.
الجلفنة بالغمس الساخن:يوفر طلاء الزنك (عادةً 85-100 ميكرون) حماية تضحية عند نقاط تلف الطلاء.
الإيبوكسي السائل:طلاء يُطبق ميدانياً لأغراض الترميم والإصلاح.
طلاء الخرسانة بالوزن (CWC):للأنابيب المغمورة التي تتطلب طفوًا سلبيًا.
في معظم تطبيقات تدعيم الركائز البحرية، يُعدّ طلاء 3LPE أو FBE مع الحماية الكاثودية (الأنودات التضحية أو التيار المفروض) المعيار الصناعي. ويعتمد اختيار الطلاء على ظروف مياه البحر (درجة الحرارة، والملوحة، ومحتوى الأكسجين)، والعمر التصميمي (20-50 عامًا)، وميزانية المشروع.
س: هل يمكنك توريد أنابيب الركائز مع فحص من طرف ثالث (SGS، BV، TÜV، DNV، LR)؟
ج: نعم. نرحب بعمليات التفتيش التي تجريها مؤسسات التصنيف DNV، وBV، وSGS، وTÜV، وABS، وLR، أو أي ممثل يرشحه العميل، ونسهلها أثناء الإنتاج (بما في ذلك فحص المواد الخام، والفحص البُعدي، والاختبارات غير الإتلافية، والفحص النهائي) وقبل الشحن. 3.2 تُقدم شهادات التفتيش المعتمدة من جهات خارجية معتمدة بشكل روتيني عند الطلب. بالنسبة للمشاريع البحرية والمشاريع البحرية التي تتطلب موافقة هيئات التصنيف (DNV، وABS، وLR، وBV)، نتواصل مباشرة مع الهيئة المعنية لحضور المساحين واعتماد الوثائق.
س: ما هي الاختبارات غير المدمرة (NDT) المطلوبة لأنابيب ركائز السفن؟
ج: بالنسبة لمعيار ASTM A252 GR.3، فإن متطلبات الاختبارات غير الإتلافية القياسية محدودة (لا يوجد اختبار غير إتلافي إلزامي للدرجة القياسية). ومع ذلك، بالنسبة للتطبيقات البحرية والبحرية الحساسة، نوصي بما يلي ويمكننا توفيره:
اختبار الموجات فوق الصوتية بنسبة 100%من خط اللحام وجسم الأنبوب (لـ LSAW و ERW)
فحص الجسيمات المغناطيسية (MPI)من أطراف اللحام والمنطقة المتأثرة بالحرارة
الفحص الإشعاعي (RT)لحام خطي (موضعي أو كامل الطول)
المسح بالموجات فوق الصوتية الصفائحيةحواف الصفيحة قبل اللحام (لعملية اللحام بالقوس المغمور الطولي)
بالنسبة للمعيار EN 10248 S355GP، يمكن للمشتري تحديد اختبارات تكميلية تشمل الفحص بالموجات فوق الصوتية أو الفحص المغناطيسي. ونوصي دائمًا بمناقشة متطلبات الاختبارات غير الإتلافية في مرحلة تقديم عروض الأسعار لضمان نطاق الاختبارات والوثائق اللازمة.
س: ما هو أقصى طول فردي يمكنك توفيره لأنابيب الركائز ذات القطر الكبير (على سبيل المثال، 2000 مم قطر خارجي × 25 مم سمك جداري)؟
ج: بالنسبة للألواح ذات القطر الخارجي 2000 مم وسماكة الجدار 25 مم، يمكننا توفير أطوال تصل إلى 24 مترًا (حوالي 80 قدمًا) لعملية اللحام القوسي المغمور بالقوس المغمور (LSAW). أما بالنسبة للأقطار التي تزيد عن 1500 مم، فإن الطول الأقصى عادةً ما يكون محدودًا بتوفر أحجام الألواح وقيود النقل. يرجى التواصل معنا لتزويدنا بمتطلباتكم المحددة للأبعاد (القطر الخارجي، سماكة الجدار، الطول، الكمية) لإجراء تقييم مفصل لقدراتنا والحصول على عرض سعر لوقت التسليم. بالنسبة للمشاريع التي تتطلب أطوالًا تتجاوز حدود النقل القياسية (مثلًا، أكثر من 24 مترًا للأقطار الكبيرة)، يمكننا المساعدة في تخطيط الخدمات اللوجستية للمشروع، بما في ذلك النقل عبر البارجات أو ترتيبات النقل الخاصة.
س: هل تقدمون خدمات قص الأنابيب حسب الطول المطلوب لأعمال الركائز؟ ما هي التفاوتات التي يمكنكم تحقيقها؟
ج: نعم. نقدم خدمة قطع دقيقة بأطوال محددة من قبل العميل مع هوامش خطأ ضيقة. يبلغ هامش الخطأ القياسي للطول +50 مم / -0 مم وفقًا لمتطلبات ASTM A252 و EN 10248. بالنسبة للمشاريع التي تتطلب هوامش خطأ أدق، يمكننا تحقيق ±3 مم للأقطار حتى 660 مم (ERW) و ±5 مم للأقطار الأكبر (LSAW) مع معالجة إضافية. يمكن أن يتبع القطع شطف الأطراف (زاوية شطف 30°-35° مع 1.6 مم ±0.8 مم) للحام التناكبي الميداني أو تشطيب الأطراف العادي حسب الحاجة. يرجى تحديد متطلبات هوامش الخطأ عند طلب عرض السعر.
س: ما هو الوقت النموذجي لتسليم أنابيب الركائز البحرية ASTM A252 GR.3 أو EN 10248 S355GP؟
ج: تتراوح مدة التسليم القياسية لأنابيب الأساسات المصنعة في المصنع (وليست من المخزون) بين 30 و45 يومًا لعملية اللحام بالمقاومة الكهربائية (ERW)، وبين 45 و60 يومًا لعملية اللحام بالقوس المغمور الطولي (LSAW)، وذلك حسب كمية الطلب والقطر وسماكة الجدار ومتطلبات الاختبار المحددة. قد تتوفر طلبات مستعجلة (20-30 يومًا) للكميات الصغيرة أو للأحجام القياسية المصنعة من مواد المخزون. بالنسبة للمشاريع التي تتطلب فحصًا من جهة خارجية (مثل SGS أو BV أو DNV)، يُرجى إضافة 5-10 أيام لجدولة الفحص وتوثيقه. أما بالنسبة للطلاء (مثل FBE أو 3LPE)، فيُرجى إضافة 10-20 يومًا حسب نوع الطلاء وكميته. يُرجى التواصل معنا وتزويدنا بجدول مشروعكم للحصول على عرض سعر لمدد التسليم الحالية.
س: ما هي الوثائق التي يتم تقديمها مع كل شحنة من أنابيب ركائز السفن؟
ج: تتضمن كل شحنة وثائق شاملة:
شهادة اختبار المصنع (MTC):وفقًا للمعيار الأوروبي EN 10204 النوع 3.1 (أو النوع 2.2 / 3.2 عند الطلب) بما في ذلك التركيب الكيميائي وخصائص الشد ونتائج الاختبارات ذات الصلة
تقرير فحص الأبعاد:بما في ذلك القطر الخارجي، والوزن، والطول، والاستقامة، والاستدارة
تقارير الاختبارات غير المدمرة:تقارير الفحص بالموجات فوق الصوتية (للحام والهيكل)، وتقارير الأشعة السينية (إن وجدت)، وتقارير فحص الجسيمات المغناطيسية
وثائق التتبع:سجلات تتبع رقم الدفعة إلى الأنابيب النهائية
قائمة المحتويات:قائمة تفصيلية بالحزم/الأنابيب مع الكميات والأبعاد والأوزان
الفاتورة التجارية وإقرار التعبئة والتغليف:للتخليص الجمركي
شهادة المنشأ:إذا كان ذلك مطلوبًا من قبل بلد المقصد (شهادة المنشأ، أو النموذج E، أو غير ذلك)
تقارير الطلاء:في حالة تطبيق الطلاء (السماكة، الالتصاق، الكشف عن العيوب)
بالنسبة للمعيار EN 10248 S355GP، يمكن تقديم وثائق إضافية بما في ذلك إعلان علامة CE وإعلان الأداء (DoP) عند الطلب.
المنتجات ذات الصلة
-
EN 10219 S460MH ERW أنابيب الصلب - القوة القصوى...
-
أنبوب فولاذي ملحوم بالمقاومة الكهربائية EN 10219 S355JRH - عالي القوة...
-
أنبوب فولاذي ملحوم بالمقاومة الكهربائية EN 10219 S355J2H: عالي القوة ...
-
أنبوب فولاذي ملحوم بالمقاومة الكهربائية EN 10219 S275JRH - متوسط القوة...
-
أنبوب فولاذي ملحوم بالمقاومة الكهربائية EN 10219 S235JRH - أغراض عامة...
-
EN 10217 P355GH ERW أنابيب الصلب - أقصى قوة...
-
أنبوب فولاذي ملحوم بالمقاومة الكهربائية EN 10217 P295GH - عالي القوة ...
-
EN 10217 P265GH ERW أنابيب الصلب - متوسطة القوة...
-
EN 10217 P235GH ERW أنابيب الصلب - درجة حرارة عالية...
